Calculo queda de Tensão - U0 =230V ou 400V !?

[luismpm]

No cálculo da Queda de Tensão de um sistema trifásico temos a seguinte Fórmula:

U = (ρxLxIb)S

Δu (%) = U/ U0

Coloco a questão U0 deve ser 230V ou 400V!?

Cumprimentos para todos

[nelmindo]

400V

[eng_jersilva]

n te esqueças que para trifasico tens a formula U = (ρxLxIb)/S
e para monofasico tens U = (2ρxLxIb)/S

Abraço João Silva

[Duzia12]

Desculpem se estou errado mas Uo= 230 V

[eng_jersilva]

boas pessoal. é 230 v para mono e 400 para trifasico

abraço joão silva

[Duzia12]

Que 400V para trifásico, apenas há queda numa fase em trifásico e Uo= 230 V . Ou em monofásico Uo=230 V e o comprimento L é o da fase + neutro igual a 2 x L se for igual a secção Neutro=Fase


A "queda de tensão" "entre o inicio da linha e do fim" para um sistema trifásico, é a tensão no inicio da linha 230 V e a tenão no extremo. por exemplo 210 V, logo 20 V

A Queda de tensão em percentagem " é queda/230 V neste caso (20V/230X)100 V=8,6 %

Se a alimentação é monofásica há dois condutores e se as secções forem iguais passa para o dobro

[eng_jersilva]

então exprimente fazer os calculos com a formula anteriormente referida ( por exemplo para uma coluna montante trifásica) com 230 e logo verá o que a certiel lhe diz.

abraço joão silva

[Duzia12]

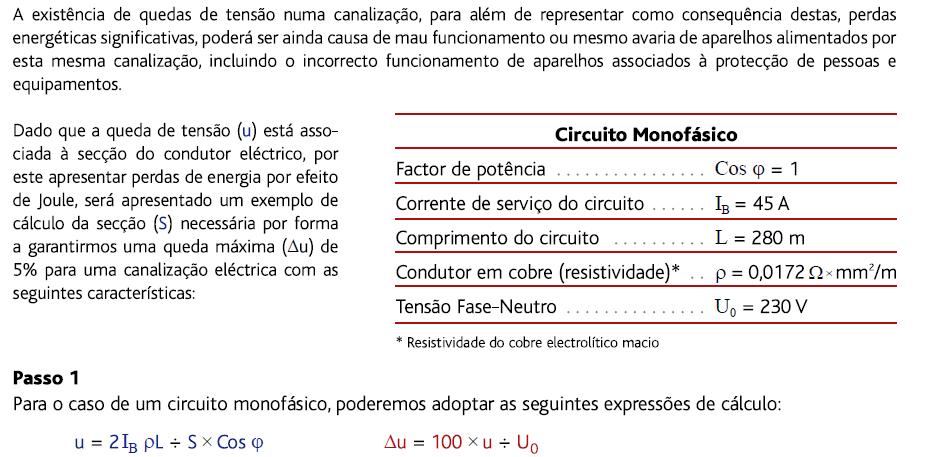

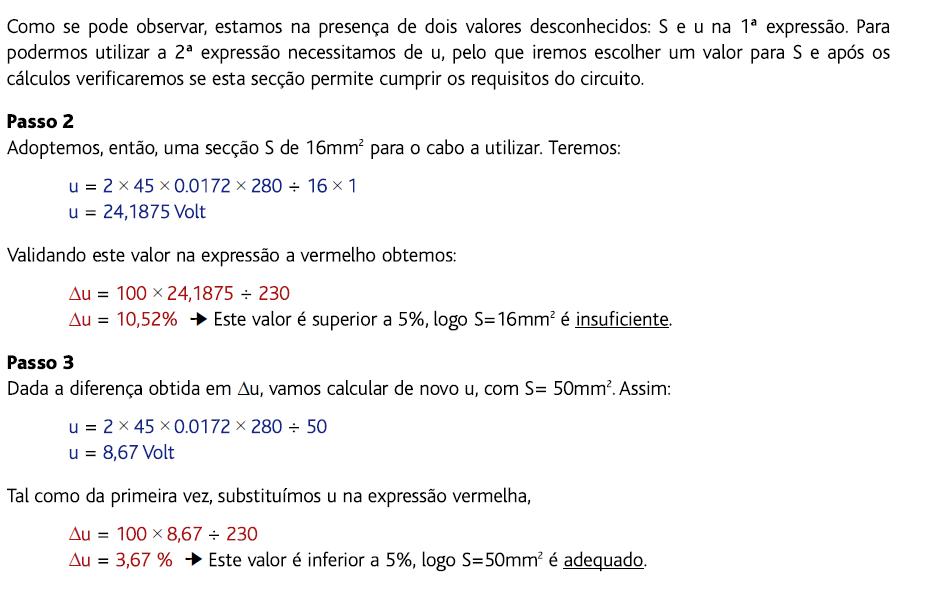

Essa fórmula do cálculo está no site da Certiel e é 230 V


Se o cálculo em vez de usar 230 V usasse 400 V, maior seria a margem já que 20 V em 230 V igual a 20/230 x 100 = 8,6% já em 400 V seria 20/400x100 =5% mais favorável ainda.

Mas já agora explique o cálculo, para todos sabermos



[luismpm]

Pelo que estou a ver existe esta dúvida no seio do fórum.

Se considerarmos a formula inicial da Queda de tensão, temos Ib, que num sistema trifásico é diferente, do que se fosse calculado fase a fase ou para um sistema monofásico.

Logo penso que U0 deveria ser a tensão do calculo da Ib.

Continuo com esta dúvida, se alguém souber esclarecer, agradeço

[eng_jersilva]

"
2. Quedas de Tensão

A queda se tensão admitida nas canalizações do presente projecto, desde a origem da instalação de utilização até ao aparelho de utilização electricamente mais afastado, supostos ligados todos os aparelhos de utilização que possam funcionar simultaneamente, não é superior a 1.5% para o troço da instalação desde a portinhola e a origem da instalação, 3% para a iluminação e 5 % para outros casos gerais.
Optou-se no entanto, por apresentar os cálculos para aqueles que poderiam vir a ser os casos mais críticos que são os Troços, “Portinhola – Origem da instalação” e “origem da Instalação – iluminação da rodovia (aparelho de utilização mais distante)”.


Troço “Portinhola – Origem da instalação”

• Queda de tensão: u = 0.14 V, ∆u = 0.035 %, o que verifica queda de tensão <1.5%, de acordo com secção 803.2.4.4.2 da R.T.I.E.B.T.

IB = 40 A
L = 10 m

u = (0.0225x10x40) / 63 = 0.14 V

∆u (%) = 0.14*100 / 400 = 0.035 %

ρ – é a resistividade dos condutores á temperatura em serviço normal, isto é, 1,25 vezes a resistividade a 20 graus centigrados (0.0225W.mm²/m para o cobre e 0.036W.mm²/m para o alumínio);
∆u – é a queda de tensão relativa, expressa em percentagem;
Uo – é a queda entre fase e neutro, expressa em volts.

Troço “Origem da Instalação – iluminação da rodovia (aparelho de utilização mais distante)”

• Queda de tensão: u = 0.15 V, ∆u = 0.065 %, o que verifica queda de tensão <3%, de acordo com secção 525 da R.T.I.E.B.T.

P= 300 W
IB = 300 / 230 = 1.30 A
L = 80 m

u = (2x0.0225x80x1.30) / 32 = 0.15 V
∆u (%) = 0.15*100 / 230 = 0.065 %

ρ – é a resistividade dos condutores á temperatura em serviço normal, isto é, 1,25 vezes a resistividade a 20 graus centigrados (0.0225W.mm²/m para o cobre e 0.036W.mm²/m para o alumínio);
∆u – é a queda de tensão relativa, expressa em percentagem;
Uo – é a queda entre fase e neutro, expressa em volts."

Isto é parte dos calculos de uma memoria descritiva de um projecto q tive de realizar (claro esta o projecto foi aprovado inclusivamente a obra ja foi executada) como pode verificar estão lá os 400 V no sistema trifasico e 230 para monofasico no caso da iluminação.

No entanto estive a estudar melhor o caso( ao ler a secção 803.2.4.4.5 do RIEBT entre outros) e de facto agora fiquei com algumas dúvidas... porque para usarmos os 400V teriamos de estar a falar de Tensão composta Uc e não parece ser ocaso.
vou tentar esclarecer o caso junto da certiel( e dps relato ca o resultado),pq realmente o amigo duzia12 poderá ter razão e se for o caso peço desde ja as minhas desculpas.

Abraço João Silva

[Duzia12]

As situações são as mesmas e porque num caso usar 230 V e outros 400V, como disse o uso de 400 V é um caso mais favorável


São erros de palmatória

[eng_jersilva]

boas pessoal.

acabei de ligar para a certiel e de facto o amigo duzia12 tem razão( a quem peço mais uma desculpa) o valor pa Uo=230V quer para sistemas trifasicos quer para monofasicos.
no entanto apesar de serem erros de palmatória tb a certiel se Engana pois no caso do projecto que mencionei atras deveria ter sido feito o calculo com 230V e não 400V.

abraço joão Silva

[Duzia12]

Está tudo bem, e não tem nada de pedir desculpa, da discussão nasce a luz

[Duzia12]

[luismpm]

Caros amigos,

também liguei para a certiel e estes dizem que U0 deve ser igual a 230V.
Depois da explicação e do seio das respostas deste forum, chego á conclusão que deve ser mesmo 230V, e com toda a lógica.

obrigado a todos
